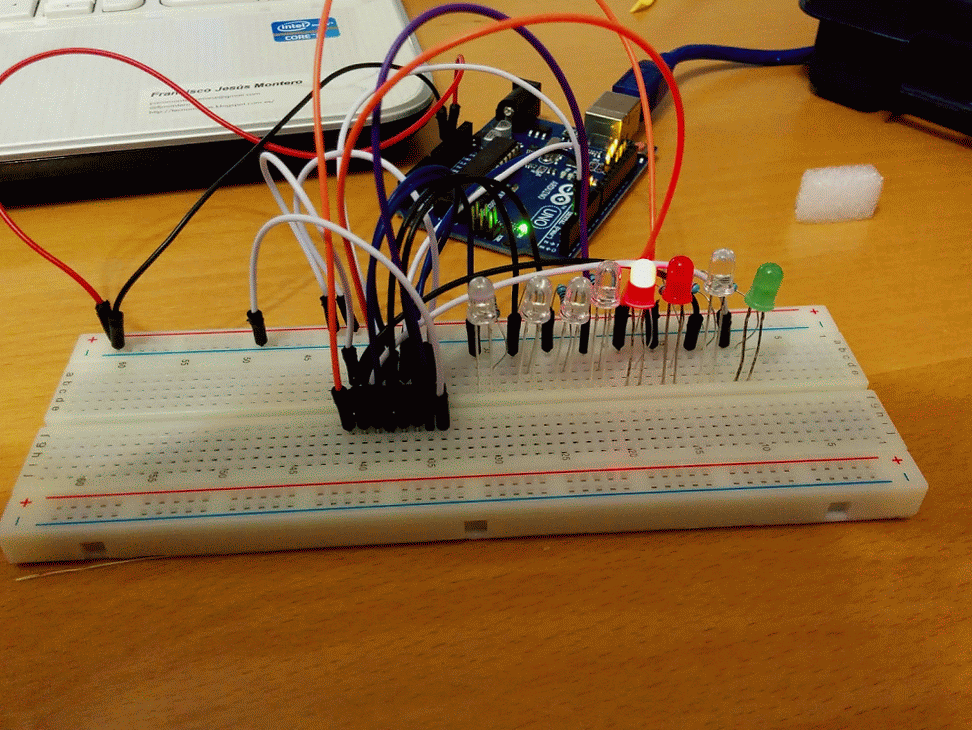

PROYECTOS CON LED, BLINK

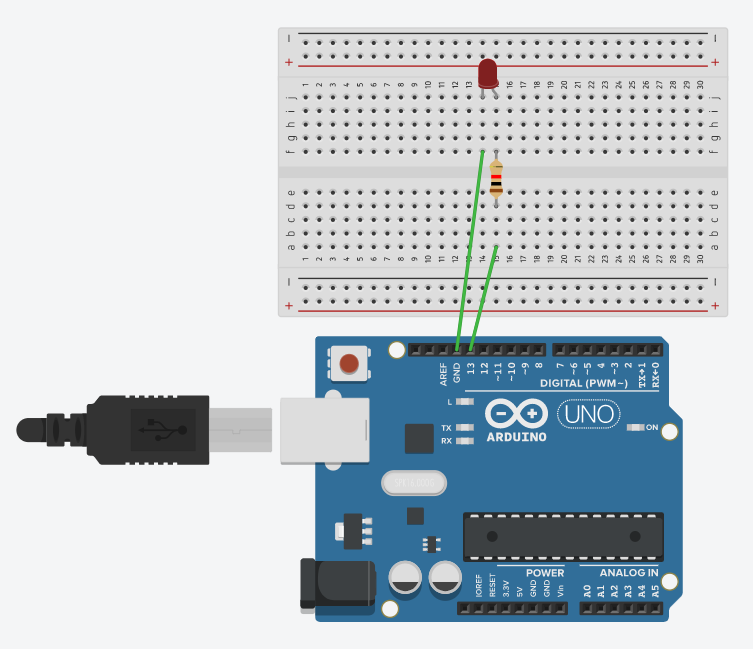

- BLINK, PARPADEO DE UN LED

  CIRCUITO

  MATERIALES

  1 LED

  1 RESISTENCIA 1 KΩ

  1 ARDUINO UNO R3

  JUMPERS

  CÓDIGO

  void setup()
  {
  pinMode(13, OUTPUT);
  }

  void loop()
  {
  digitalWrite(13, HIGH);
  delay(1000);
  digitalWrite(13, LOW);
  delay(1000);
  }

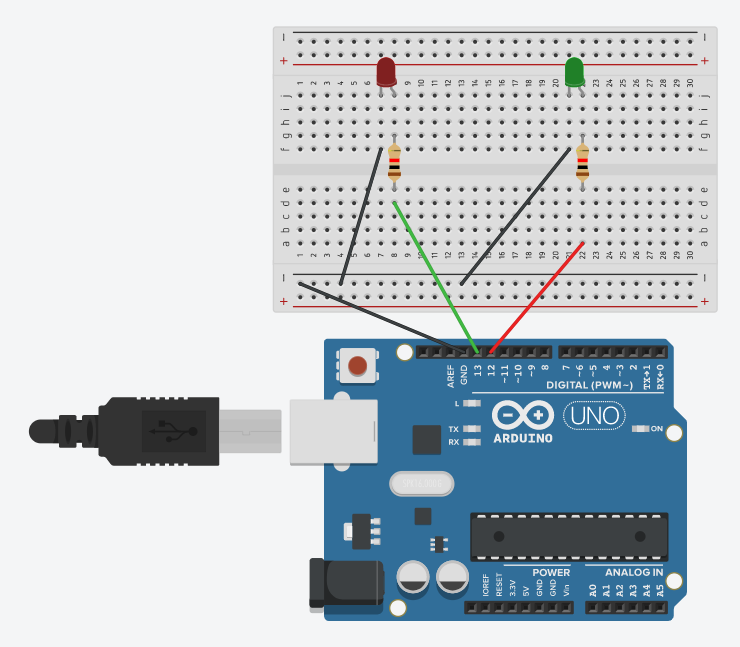

  BLINK, PARPADEO DE DOS LED

  MATERIALES

  2 LED

  2 RESISTENCIA 1 KΩ

  1 ARDUINO UNO R3

  JUMPERS

  CÓDIGO

  void setup()
  {
  pinMode(13, OUTPUT);

  pinMode(12, OUTPUT);
  }

  void loop()
  {
  digitalWrite(13, HIGH);

  digitalWrite(12, LOW);
  delay(1000);

  digitalWrite(13, LOW);

  digitalWrite(12, HIGH);
  delay(1000);
  }

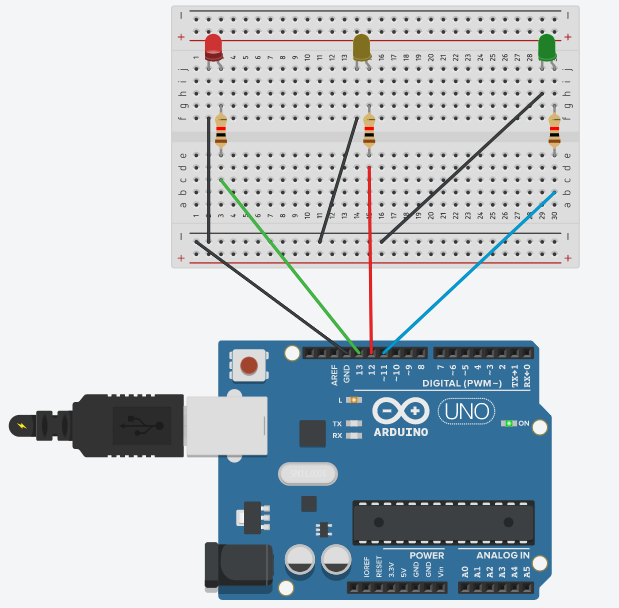

  BLINK, PARPADEO DE TRES LED, SEMAFORO

  CIRCUITO

  MATERIALES

  3 LED

  3 RESISTENCIAS 1 KΩ

  1 ARDUINO UNO R3

  JUMPERS

  CÓDIGO

  void setup()
  {
  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(11, OUTPUT);
  }

  void loop()
  {
  digitalWrite(13, HIGH);
  digitalWrite(12, LOW);
  digitalWrite(11, LOW);
  delay(3000);

  digitalWrite(13, LOW);
  digitalWrite(12, HIGH);
  digitalWrite(11, LOW);
  delay(3000);

  digitalWrite(13, LOW);
  digitalWrite(12, LOW);
  digitalWrite(11, HIGH);
  delay(3000);
  }

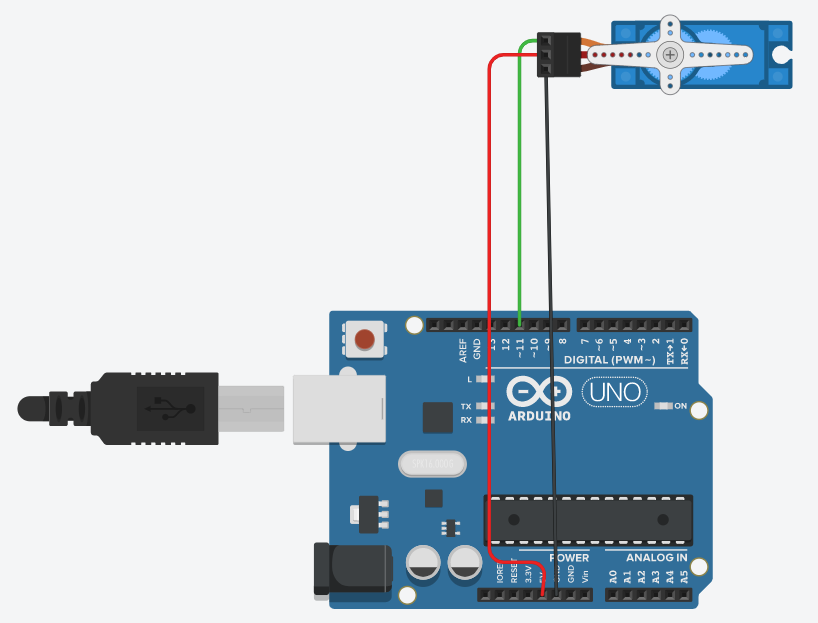

SERVO MOTOR
- CIRCUITO

  MATERIALES

  1 MICRO SERVO MOTOR

  1 ARDUINO UNO R3

  JUMPERS

  CÓDIGO

  #include <Servo.h>

  Servo servo;

  void setup(){
  servo.attach(11);
  }

  void loop(){
  servo.write(0);
  delay(1000);
  servo.write(120);
  delay(1000);
  }
PROYECTOS CONTROLADOS CON BOTÓN

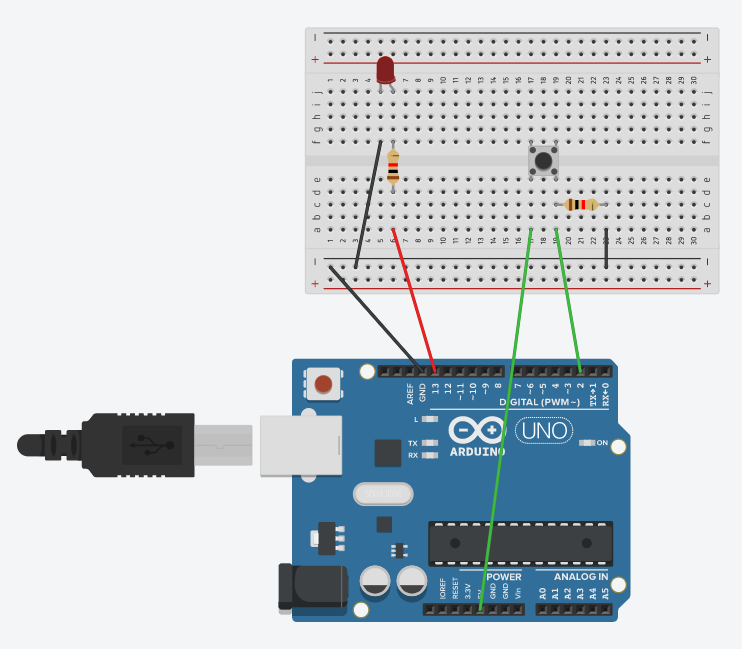

- LED CONTROLADO POR BOTÓN

  MATERIALES

  1 LED

  2 RESISTENCIAS 1KΩ

  1 PUSHBUTTON

  1 ARDUINO UNO R3

  1 PLACA DE PRUEBA

  JUMPERS

  CÓDIGO

  int boton;

  void setup()
  {
  pinMode(13, OUTPUT);
  pinMode(2, INPUT);
  }

  void loop()
  {
  boton=digitalRead(2);
  if(boton==HIGH){digitalWrite(13, HIGH);}
  else{digitalWrite(13, LOW);}

  }

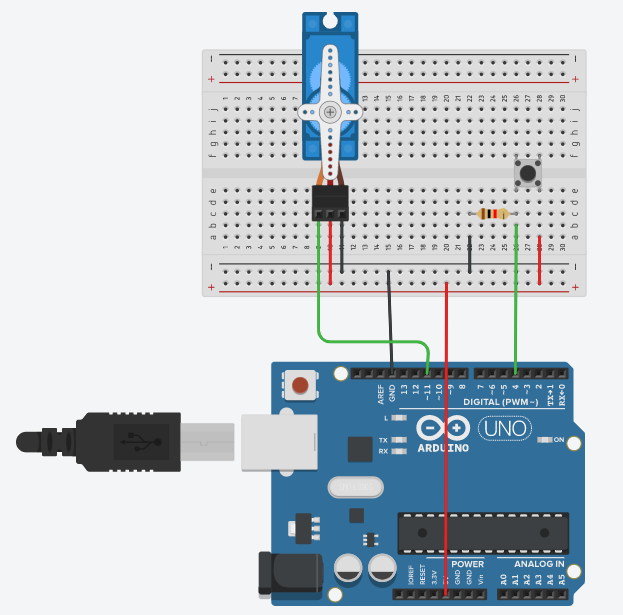

  SERVO MOTOR CONTROLADO POR BOTÓN

  MATERIALES

  1 MICRO SERVO MOTOR

  1 PUSHBUTTON

  1 RESISTENCIA 1 KΩ

  1 ARDUINO UNO R3

  1 PLACA DE PRUEBA

  JUMPERS

  CÓDIGO

  #include <Servo.h>
  Servo servo;
  int angulo=0;
  void setup()
  {
  servo.attach(11);
  pinMode(4, INPUT);
  }

  void loop(){
  int boton=digitalRead(4);
  if(boton==HIGH){
  servo.write(angulo);
  angulo=angulo+1;
  delay(5);}
  else{angulo=0;
  servo.write(angulo);}

  }
PROYECTOS ARDUINOS CON SENSORES

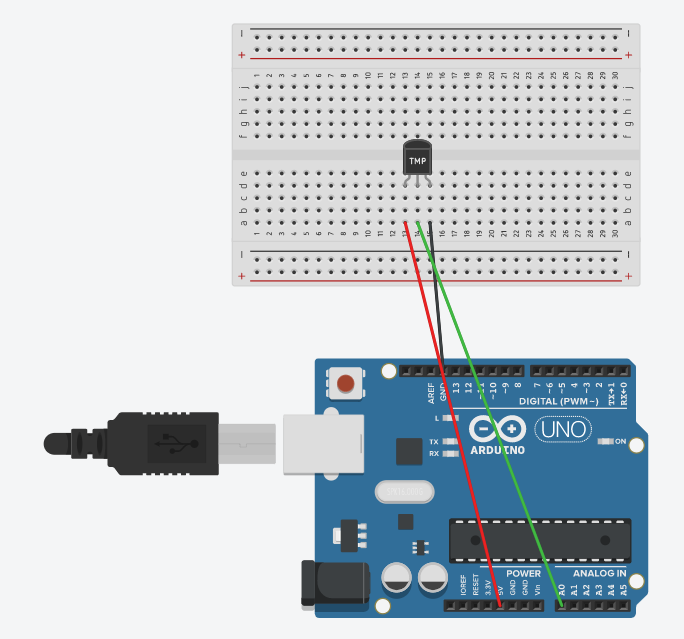

SENSOR DE TEMPERATURA
- CIRCUITO

  MATERIALES

  - Temperature Sensor [TMP36]

  - Arduino Uno R3

  CÓDIGO ESCALA CELSIUS:

  void setup()
  {
  Serial.begin(9000);
  pinMode(A0,INPUT );
  }

  void loop()
  {
  int temp=analogRead(A0);
  temp = (5.0 * temp *100)/1024.0 -50;
  Serial.println(temp);
  }

  CÓDIGO ESCALA CELSIUS Y FAHRENHEIT:

  void setup()
  {
  Serial.begin(9000);
  pinMode(A0,INPUT );
  }

  void loop()
  {
  float temp=analogRead(A0);
  temp = (5.0 * temp *100)/1024.0 -50;

  float temp1=1.8*temp+32;
  Serial.println(temp);
  }

  CÓDIGO ESCALA CELSIUS Y KELVIN:

  void setup()
  {
  Serial.begin(9000);
  pinMode(A0,INPUT );
  }

  void loop()
  {
  float temp=analogRead(A0);
  temp = (5.0 * temp *100)/1024.0 -50;

  float temp1=1.0*temp+273;
  Serial.println(temp);
  }

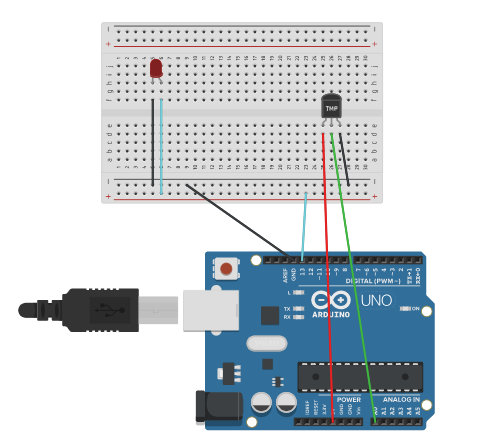

SENSOR DE TEMPERATURA CON LED
- CIRCUITO

  MATERIALES

  1 Arduino Uno R3

  1 Sensor de Temperatura TMP 36

  1 Led

  CÓDIGO

  void setup()
  {
  Serial.begin(9000);
  pinMode(A0,INPUT );
  pinMode(13,OUTPUT);
  }

  void loop()
  {
  float temp=analogRead(A0);

  temp = (5.0 * temp *100)/1024.0 -50;

  if(temp>=38){digitalWrite(13,HIGH);}

  else{digitalWrite(13,LOW);}

  Serial.println(temp);
  delay(3000);
  }

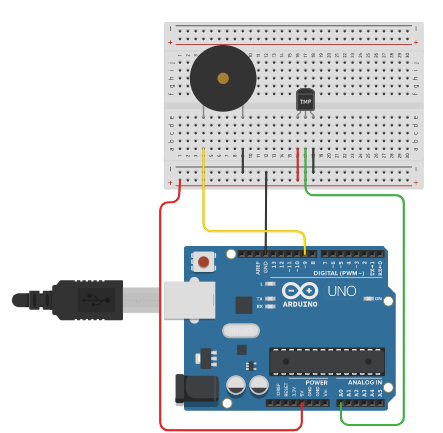

SENSOR DE TEMPERATURA CON BUZZER
- CIRCUITO

  MATERIALES

  - 1 Arduino Uno R3

  - 1 Temperature Sensor [TMP36]

  - 1 Sensor Piezo (buzzer)

  CÓDIGO

  void setup()
  {
  Serial.begin(9000);
  pinMode(A0,INPUT );

  }

  void loop()
  {
  float temp=analogRead(A0);
  temp = (5.0 * temp *100)/1024.0 -50;
  if(temp>=38){tone(9,4000);}
  else{noTone(9);}

  Serial.println(temp);

  delay(1000);

  }

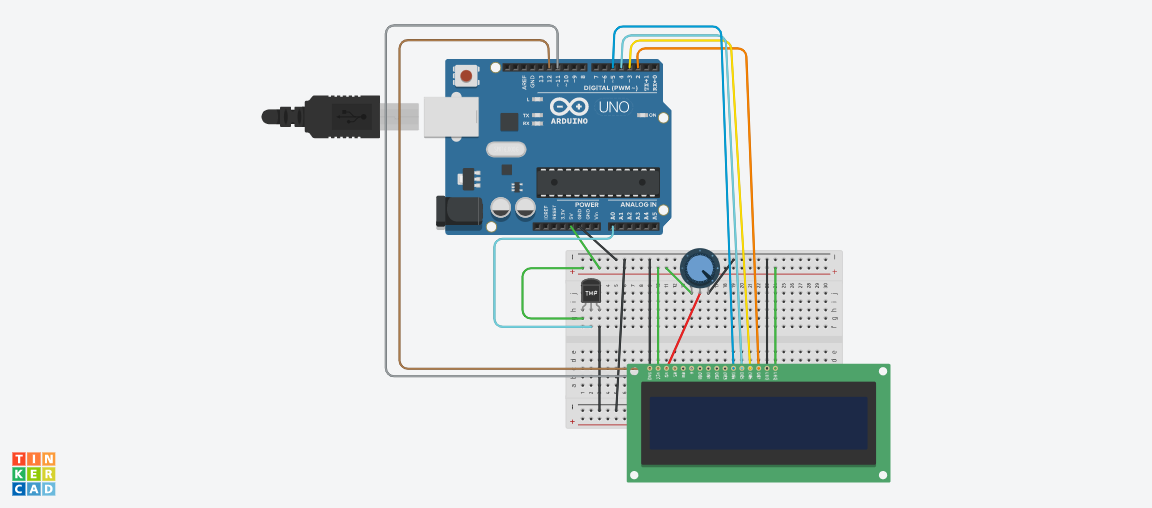

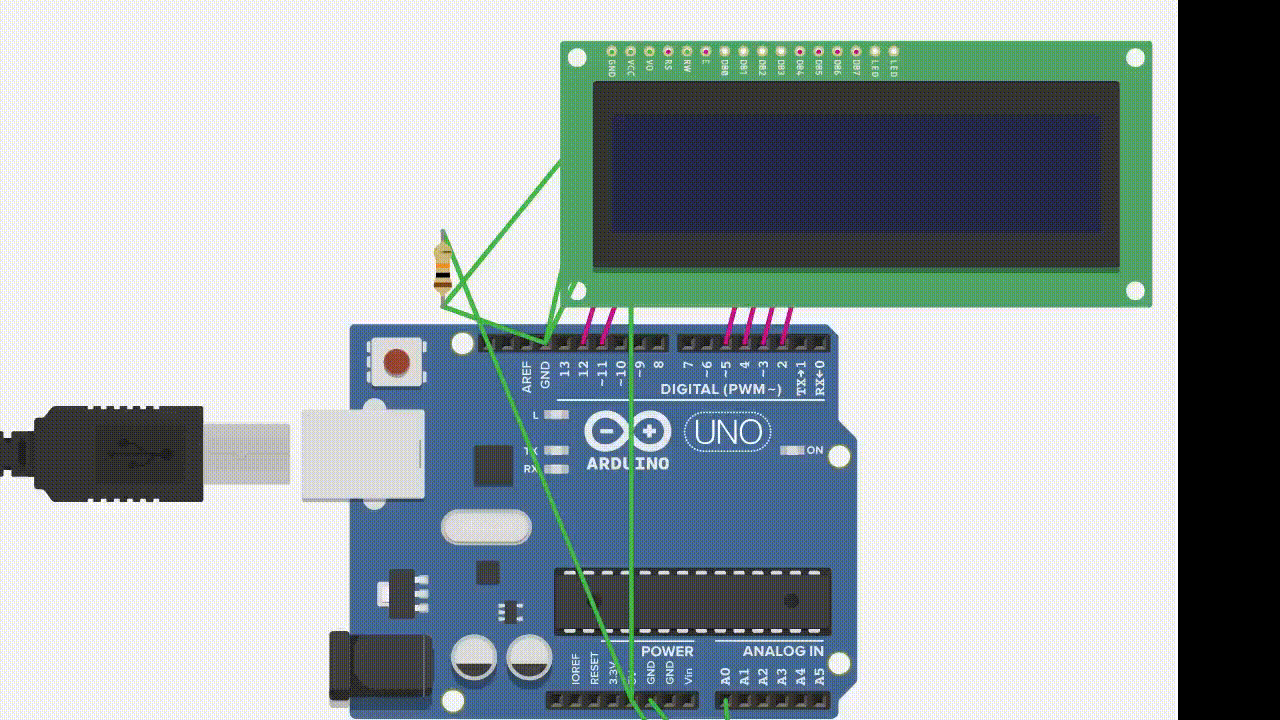

SENSOR DE TEMPERATURA CON PANTALLA
- CIRCUITO

  MATERIALES

  1 Sensor de Temperatura TMP 36

  1 LCD 16 x 2

  1 Arduino Uno R3

  1 Potentiometer, 1 kΩ

  CÓDIGO

  #include <LiquidCrystal.h>
  LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

  void setup()
  {
  lcd.begin(16,2);
  lcd.home();
  lcd.print("Temperatura");

  }

  void loop()
  {
  float temp=analogRead(A0);
  temp=temp*500.00/1024-50;
  float temp1=1.8*temp+32;

  delay(1000);
  lcd.setCursor (0,1);
  lcd.print("C=");
  lcd.print(temp);
  lcd.print(" F=");
  lcd.print(temp1);

  }

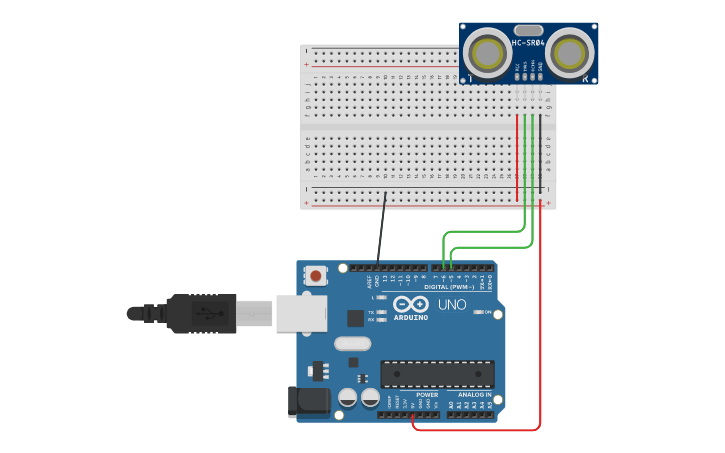

MEDIDOR DE DISTANCIA
CIRCUITO

MATERIALES

1 Arduino R3

1 Ultrasonic Distance Sensor

CÓDIGO

void setup()
{
Serial.begin(9600);
pinMode(6,OUTPUT);
pinMode(5,INPUT);

}

void loop()
{
int distancia, tiempo;
digitalWrite(6,HIGH);
delayMicroseconds(500);
digitalWrite(6,LOW);
tiempo=pulseIn(5, HIGH);
distancia= int(tiempo/58);
Serial.println(distancia);

}

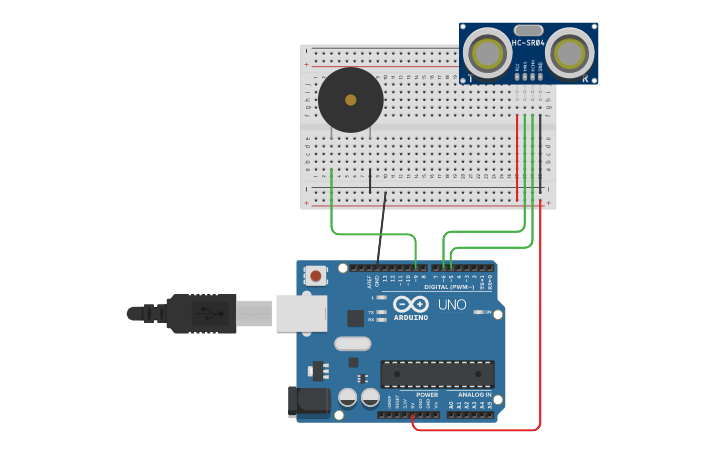

MEDIDOR DE DISTANCIA CON BUZZER
CIRCUITO

MATERIALES

- 1 Arduino Uno R3

- 1 Ultrasonic Distance Sensor

- 1 Buzzer

CÓDIGO

void setup()
{
Serial.begin(9600);
pinMode(6,OUTPUT);
pinMode(5,INPUT);
pinMode(9, OUTPUT);

}

void loop()
{
int distancia, tiempo;
digitalWrite(6,HIGH);
delayMicroseconds(500);
digitalWrite(6,LOW);
tiempo=pulseIn(5, HIGH);
distancia= int(tiempo/58);
Serial.println(distancia);
if(distancia < 100){
tone(9, 400);
delay(2000);
noTone(9);
}

digitalWrite(9, LOW);

}

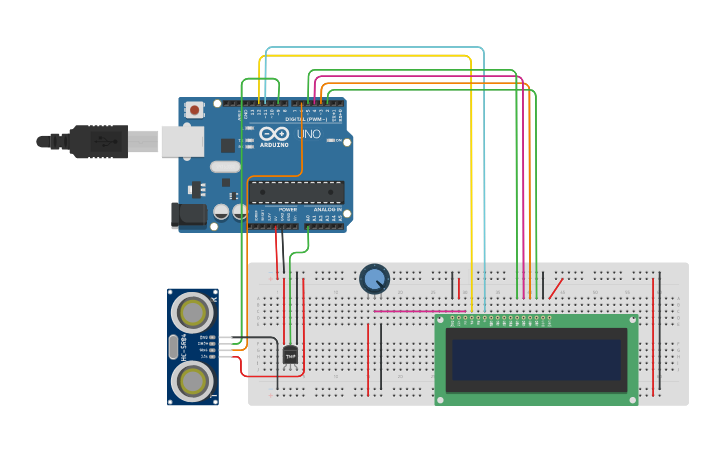

MEDIDOR DE DISTANCIA CON PANTALLA LCD
- CIRCUITO

  MATERIALES

  - 1 Placa Arduino Uno R3

  - 1 Pantalla LCD 16x2

  - 1 Potentiometer, 1 kΩ

  - 1 Ultrasonic Distance Sensor

  - 1 Proto board

  CÓDIGO

  #include <LiquidCrystal.h>
  LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

  void setup()
  {
  lcd.begin(16,2);
  lcd.home();
  lcd.print("DISTANCIA");

  pinMode(6,OUTPUT);
  pinMode(9,INPUT);

  }

  void loop()
  {

  float distancia, tiempo;
  digitalWrite(6,HIGH);
  delayMicroseconds(500);
  digitalWrite(6,LOW);
  tiempo=pulseIn(9, HIGH);
  distancia= int(tiempo/58);
  Serial.println(distancia);

  delay(1000);
  lcd.setCursor (0,1);

  lcd.print(distancia);
  lcd.print(" Centimetro");

  }

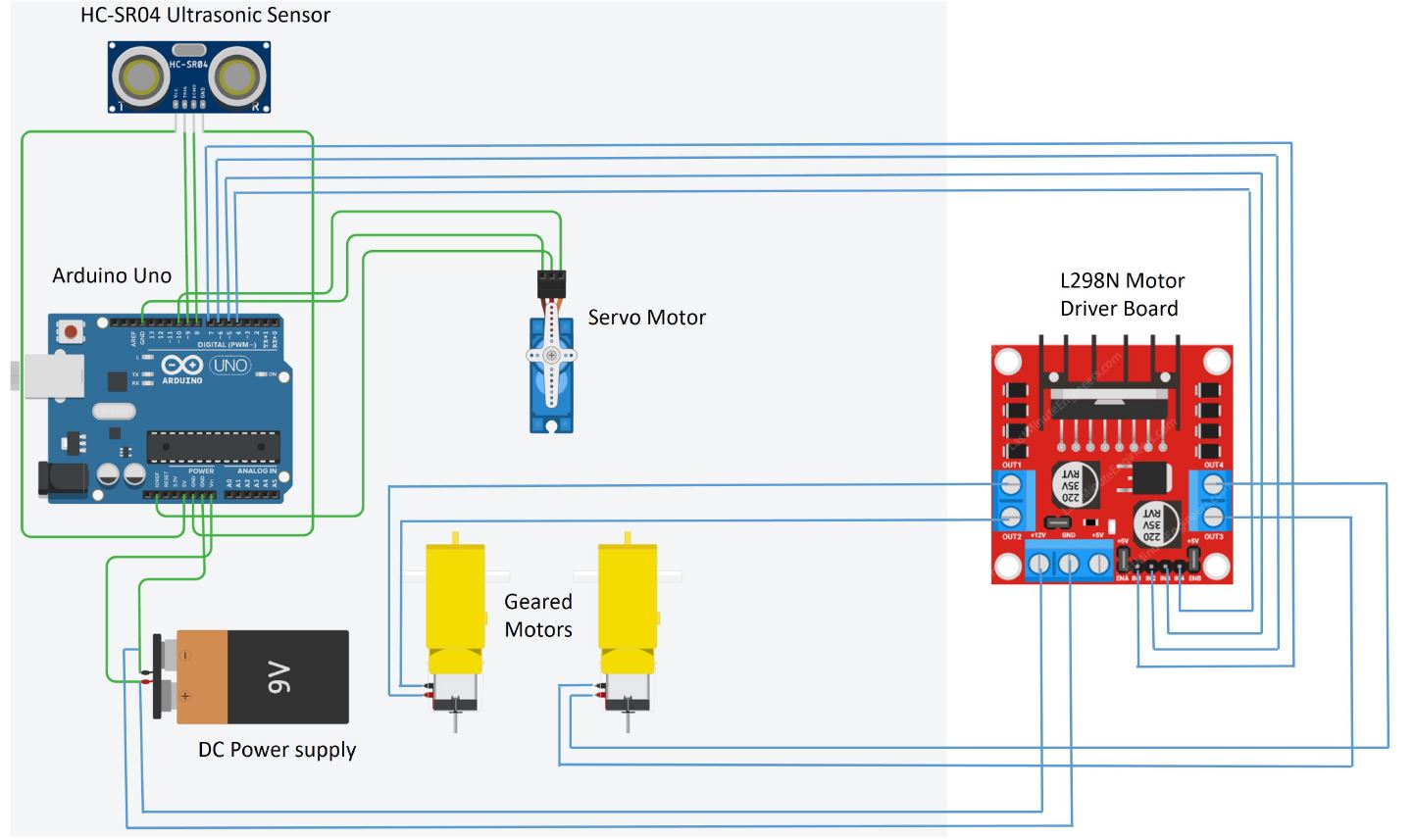

- CARRO EVASOR DE OBSTÁCULOS
- MATERIALES

  1. Arduino UNO board

  2. L298N motor driver

  3. HC-SR04 Ultrasonic Sensor

  4. SG 90 Servo Motor :

  5. Motors with wheels :

  6. 18650 battery holder with on/off switch

  7. 18650 batteries

  8. Jumper wires

  CIRCUITO

  CÓDIGO

  #include <Servo.h>
  Servo Myservo;
  #define trigPin 9 // Trig Pin Of HC-SR04
  #define echoPin 8 // Echo Pin Of HC-SR04
  #define MLa 4 //left motor 1st pin
  #define MLb 5 //left motor 2nd pin
  #define MRa 6 //right motor 1st pin
  #define MRb 7 //right motor 2nd pin
  long duration, distance;

  void setup() {
  Serial.begin(9600);
  pinMode(MLa, OUTPUT); // Set Motor Pins As O/P
  pinMode(MLb, OUTPUT);
  pinMode(MRa, OUTPUT);
  pinMode(MRb, OUTPUT);
  pinMode(trigPin, OUTPUT); // Set Trig Pin As O/P To Transmit Waves
  pinMode(echoPin, INPUT); //Set Echo Pin As I/P To Receive Reflected Waves
  Myservo.attach(10);
  }
  void loop()
  {
  Serial.begin(9600);
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH); // Transmit Waves For 10us
  delayMicroseconds(10);
  duration = pulseIn(echoPin, HIGH); // Receive Reflected Waves
  distance = duration / 58.2; // Get Distance
  Serial.println(distance);
  delay(10);
  if (distance > 25) // Condition For Absence Of Obstacle
  {
  Myservo.write(90);
  digitalWrite(MRb, HIGH); // Move Forward
  digitalWrite(MRa, LOW);
  digitalWrite(MLb, HIGH);
  digitalWrite(MLa, LOW);
  }
  else if ((distance < 10)&&(distance > 0)) // Condition For Presence Of Obstacle
  {
  digitalWrite(MRb, LOW); //Stop
  digitalWrite(MRa, LOW);
  digitalWrite(MLb, LOW);
  digitalWrite(MLa, LOW);
  delay(100);
  Myservo.write(0);
  delay(500);
  Serial.begin(9600);
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH); // Transmit Waves For 10us
  delayMicroseconds(10);
  duration = pulseIn(echoPin, HIGH); // Receive Reflected Waves
  distance = duration / 58.2; // Get Distance
  Serial.println(distance);
  delay(10);
  if (distance > 25)
  {
  Myservo.write(90);
  delay(500);
  digitalWrite(MRb, LOW); // Move Backward
  digitalWrite(MRa, HIGH);
  digitalWrite(MLb, LOW);
  digitalWrite(MLa, HIGH);
  delay(100);
  digitalWrite(MRb, LOW); //Stop
  digitalWrite(MRa, LOW);
  digitalWrite(MLb, LOW);
  digitalWrite(MLa, LOW);
  delay(100);
  digitalWrite(MRb, LOW); // Move Left
  digitalWrite(MRa, LOW);
  digitalWrite(MLa, HIGH);
  digitalWrite(MLb, LOW);
  delay(1500);
  }
  else if ((distance < 20)&&(distance > 0))
  {
  Myservo.write(180);
  delay(500);
  Serial.begin(9600);
  digitalWrite(trigPin, LOW);
  delayMicroseconds(2);
  digitalWrite(trigPin, HIGH); // Transmit Waves For 10us
  delayMicroseconds(10);
  duration = pulseIn(echoPin, HIGH); // Receive Reflected Waves
  distance = duration / 58.2; // Get Distance
  Serial.println(distance);
  delay(10);
  if (distance > 25)
  Myservo.write(90);
  delay(500);
  digitalWrite(MRb, LOW); // Move Backward
  digitalWrite(MRa, HIGH);
  digitalWrite(MLb, LOW);
  digitalWrite(MLa, HIGH);
  delay(100);
  digitalWrite(MRb, LOW); //Stop
  digitalWrite(MRa, LOW);
  digitalWrite(MLb, LOW);
  digitalWrite(MLa, LOW);
  delay(100);
  digitalWrite(MRb, LOW); // Move Right
  digitalWrite(MRa, HIGH);
  digitalWrite(MLa, LOW);
  digitalWrite(MLb, LOW);
  delay(1500);
  }
  }
  }
